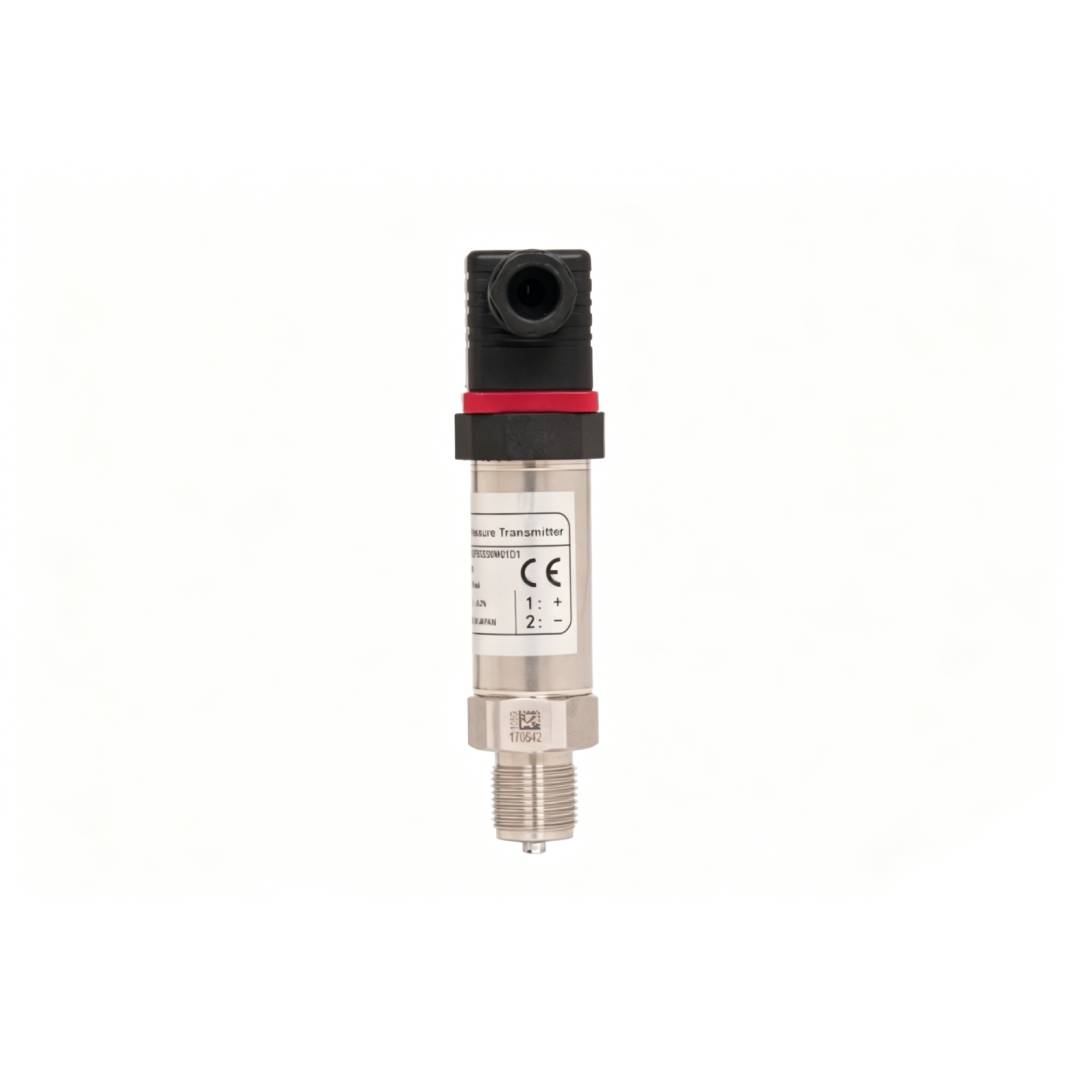

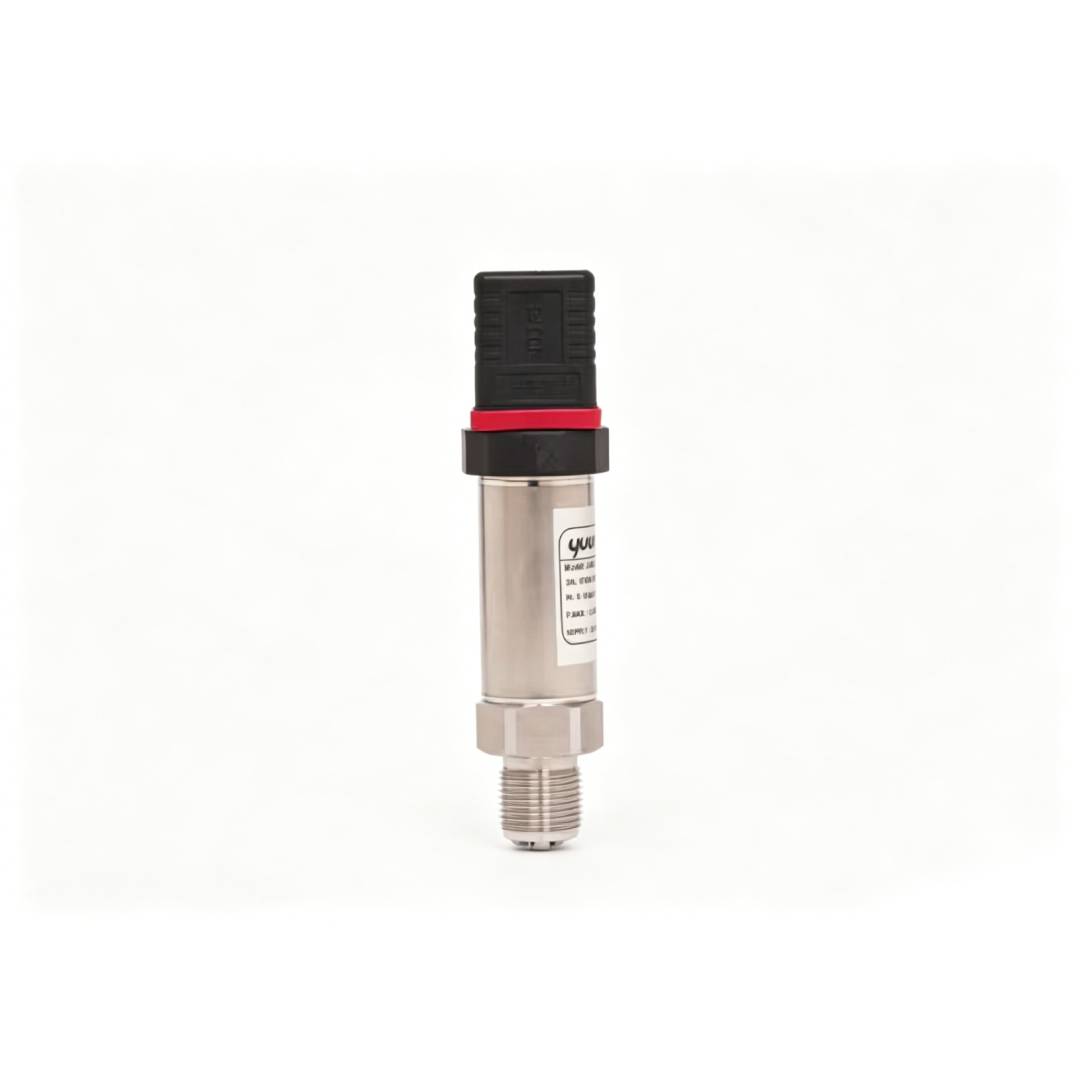

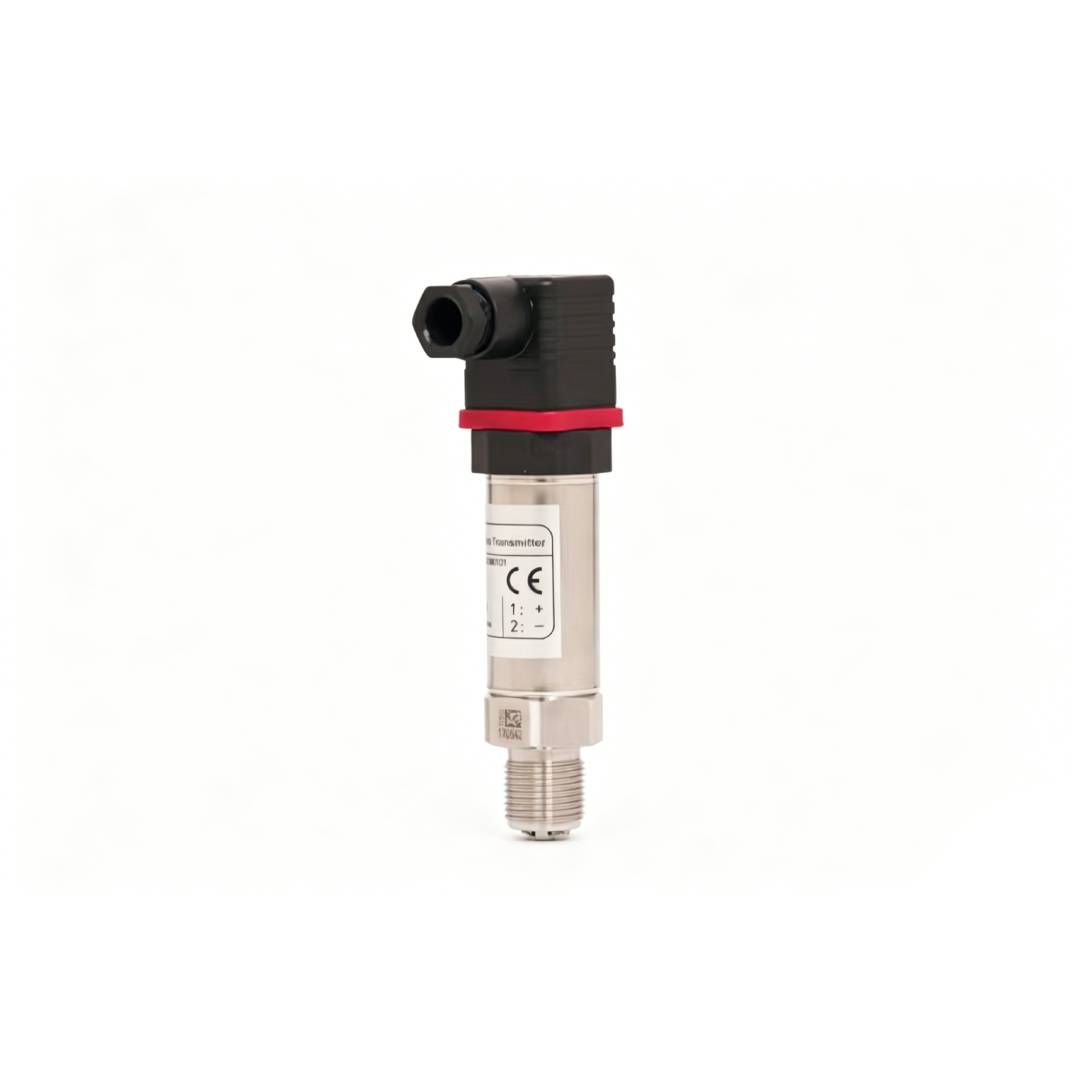

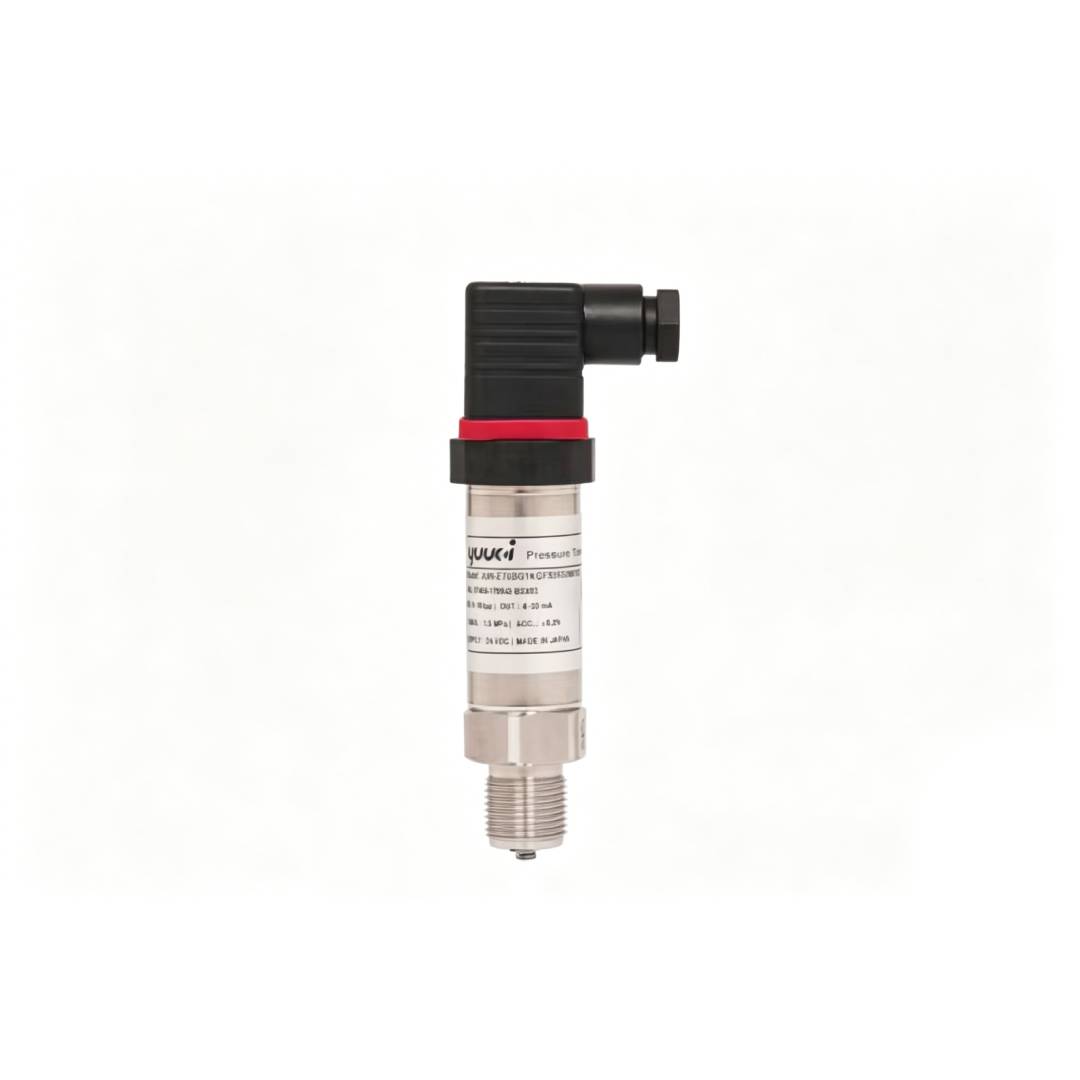

JUN-E70コンパクト型表圧圧力トランスミッターは世界中で先進的な圧力センサ技術とパッケージング技術を採用し、丹精込めて開発された超高性能差圧伝送器です。測定精度は最高±0.1%。伝送器はシリコンセンサを内蔵し、圧力に応じた電流と電圧信号を輸出と測定します。製品は気体、液体、蒸気など各種流体の圧力測定に適応し、防爆必要とする環境に使用可能です。
精度
±0.1%、±0.2%、±0.5%
使用寿命
≥10⁷次压力循环
膜片材質
接液部隔膜材質：316Lステンレス、ハルメタルC等
测定压力范围：
| 公称測定スパン | 最低測定スパン | 測定スパンR | 測定スパンUR | 負荷超過 |
| 7kPa | 5kPa | -7kPa | 7kPa | 10.5kPa |
| 20kPa | 10kPa | -20kPa | 20kPa | 30kPa |
| 35kPa | 20kPa | -35kPa | 35kPa | 52.5kPa |
| 100kPa | 35kPa | -100kPa | 100kPa | 150kPa |
| 200kPa | 100kPa | -100kPa | 200kPa | 300kPa |
| 700kPa | 200kPa | -100kPa | 700kPa | 1050kPa |
| 1MPa | 500kPa | -0.1MPa | 1MPa | 1.5MPa |
| 1.7MPa | 1MPa | -0.1MPa | 1.7MPa | 2.55MPa |
| 3.5MPa | 1.7MPa | -0.1MPa | 3.5MPa | 5.25MPa |
| 7MPa | 3.5MPa | -0.1MPa | 7MPa | 10.5MPa |
| 17MPa | 7MPa | -0.1MPa | 17MPa | 25.5MPa |
| 35MPa | 17MPa | -0.1MPa | 35MPa | 52.5MPa |
| 40MPa | 20MPa | -0.1MPa | 40MPa | 60MPa |
| 60MPa | 30MPa | -0.1MPa | 60MPa | 90MPa |
| 70MPa | 35MPa | -0.1MPa | 70MPa | 105MPa |
| 100MPa | 50MPa | -0.1MPa | 100MPa | 150MPa |
過程接口
M20x1.5 (M),G1/2 (M),G1/4(M),NPT1/2(M)、 NPT1/4(M)、NPT1/2 (F)、NPT1/4(F)
配线接口

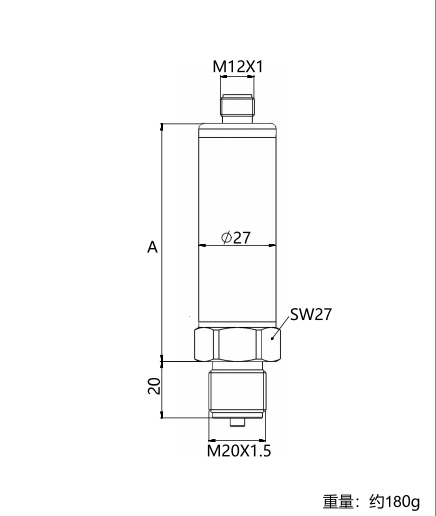

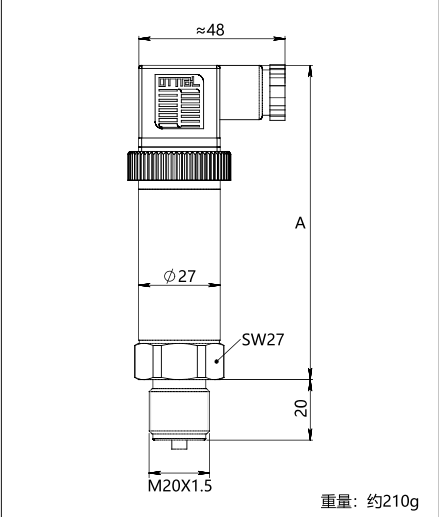

直接導入線、M12航空プラグ、ヒルシュマン，オーダーメイド加
保護等級
IP65
製品カタログをダウンロード：
